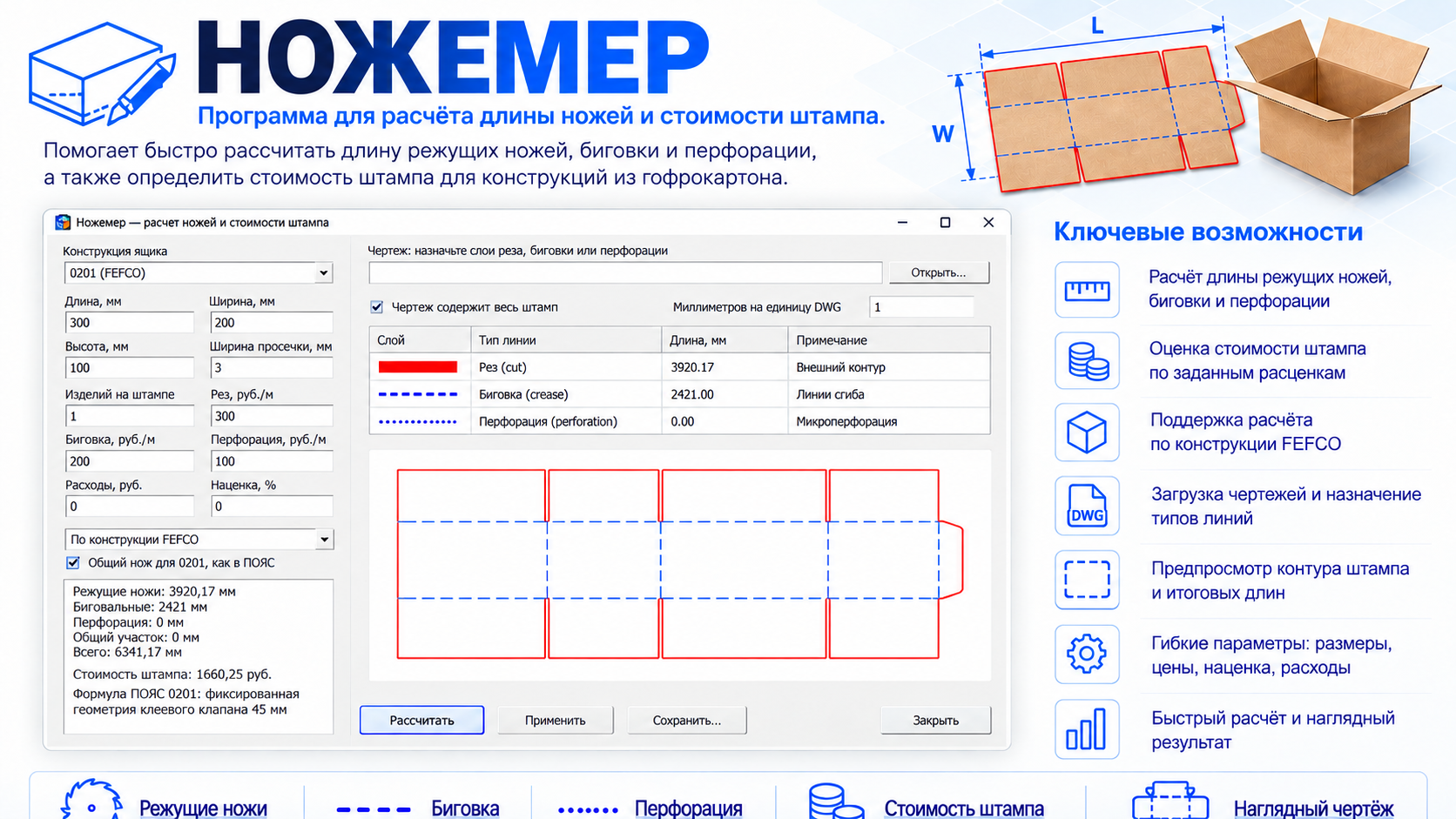

Программа предназначена для расчёта длины режущих, биговальных и перфорационных линеек на штанцформе, а также для предварительной оценки стоимости штампа.
https://governorv.github.io/knifemeter/
Идея появилась из довольно типовой практической задачи.
При расчёте штанцформы часто нужно быстро понять:
- сколько метров режущей линейки потребуется;
- сколько будет биговки;
- есть ли перфорация и какой она длины;
- какова суммарная длина ножей;
- сколько будет стоить штамп при заданных расценках;
- как изменится стоимость при другом количестве изделий на штампе или другой конструкции коробки.
Именно эту задачу и решает «Ножемер».
Программа работает в двух основных режимах.
Первый — расчёт по конструкции FEFCO.
Для типовых ящиков можно задать конструкцию, размеры изделия и количество изделий на штампе. После этого программа формирует развёртку и рассчитывает длину соответствующих линий.
Для FEFCO 0201, например, учитываются:
- длина ящика;
- ширина;
- высота;
- ширина клеевого клапана;
- количество изделий на штампе.
При этом отдельно считаются: - режущие ножи;
- биговальные линейки;
- перфорация;
- общая длина.
Второй режим — работа с чертежом.
Можно загрузить DWG и указать, какие слои или линии относятся к резу, биговке или перфорации.
Это полезно для нестандартных конструкций, когда геометрия уже подготовлена конструктором и требуется не строить коробку заново, а быстро получить спецификацию по ножам.
Для каждого слоя можно назначить тип:
cut;
crease;
perforation.
После этого программа считает длину линий по каждому типу отдельно.
Отдельно можно задать масштаб чертежа — сколько миллиметров соответствует одной единице DWG. Это позволяет корректно обрабатывать файлы, подготовленные в разных системах и единицах.
После расчёта программа показывает итоговую спецификацию:
- длина режущих ножей;
- длина биговки;
- длина перфорации;
- общая длина;
- стоимость по каждому типу;
- общая стоимость штампа.
Для расчёта стоимости можно задать собственные расценки на метр.
Например:
режущий нож — ₽/м;
биговальная линейка — ₽/м;
перфорационный нож — ₽/м.
Также можно учитывать дополнительные расходы и наценку.
То есть программа может использоваться не только как «линейка для ножей», но и как быстрый калькулятор стоимости штанцформы.
Это особенно удобно для тех, кто регулярно получает запросы на изготовление штампов и хочет быстро дать предварительную цену.
Ещё один важный момент — визуальный контроль.
Программа показывает контур развёртки и позволяет видеть, где проходит рез и где биговка.
Для меня это было принципиально: просто получить одну итоговую цифру недостаточно. Технолог должен видеть, откуда эта цифра взялась.
В результате «Ножемер» может быть полезен:
- производителям штанцформ;
- конструкторам гофроупаковки;
- технологам;
- предприятиям с собственным участком высечки;
- компаниям, которые заказывают штампы на стороне и хотят проверять расчёты;
- отделам расчёта себестоимости.
Программа не претендует на замену полноценной CAD/CAM-системы для проектирования штанцформ.
Её задача другая — быстро получить длину ножей и стоимость штампа без необходимости открывать тяжёлую систему проектирования или считать всё вручную.
По сути логика такая:
конструкция или DWG → типы линий → длины → стоимость.
И всё это в одном окне.
На текущем этапе программа уже умеет:
расчёт по FEFCO;
работу с DWG;
разделение линий на рез, биговку и перфорацию;
расчёт длины каждого типа;
визуализацию контура;
расчёт стоимости;
учёт дополнительных расходов;
учёт наценки;
расчёт для нескольких изделий на штампе.
Дальше планирую развивать справочник конструкций и добавить больше готовых схем, чтобы для стандартных коробок вообще не требовался внешний чертёж.
Буду благодарен за обратную связь от тех, кто занимается изготовлением или расчётом штанцформ.
Особенно интересно понять:
- какие расценки за метр вы реально используете;
- какие виды ножей стоит добавить;
- нужно ли отдельно учитывать высоту и толщину линейки;
- нужно ли считать мосты;
- нужно ли отдельно считать выталкивающую резину;
- есть ли смысл добавлять оценку стоимости фанеры и лазерной резки;
- какие форматы, кроме DWG, реально нужны в работе.
